正压弹片电池座

卓越的品质、良好的服务、极具竞争力的价格。

AUGO

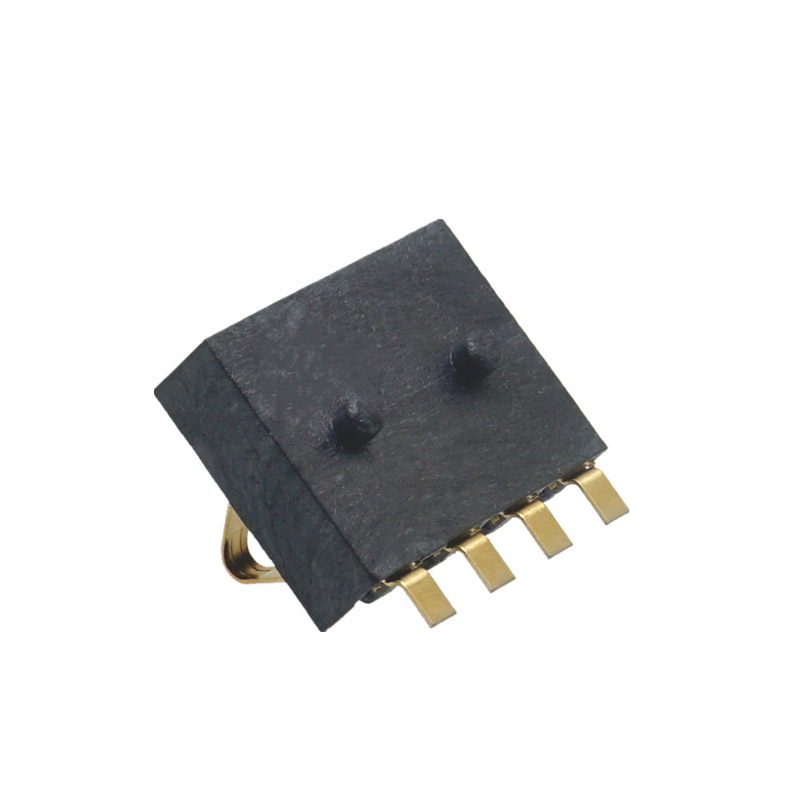

移动照明电池座 4PIN2.5PH

  • 规格:L10.0*W7.5*H4.75
  • 型号:AUGO-BC-25-4PDH475Z
  • 包装:1000PCS/盘
  • 寿命:5000cycles
产品特点:
4PIN2.5PH,正压式,弹片镀金,SMD贴片式端子,适用于移动照明设备的锂电池连接。
适用范围:
战术照明灯具、扫描仪、对讲机、手机等各类手持终端

详细参数

技术参数:
额定负荷:2.0A 12V DC
接触电阻:100mΩ Max
绝缘阻抗:100MΩ Min AC500V(50~60Hz)1Minute
工作温度:-25℃~85℃
工作寿命:5000cycles
可 焊 性:245℃±5℃ 3S±1S
耐焊接热:260℃±5℃ 3S±1S

使用范围扫描仪、对讲机、手机等各类手持终端

注意事项:
手工焊接:使用30W烙铁,烙铁尖端温度不超过350℃,焊接时间3S。
波峰焊/回流焊:峰值温度不超过260℃,焊接时间不超过5S。(焊接温度曲线参考如下)

弹片电池座焊接温度曲线

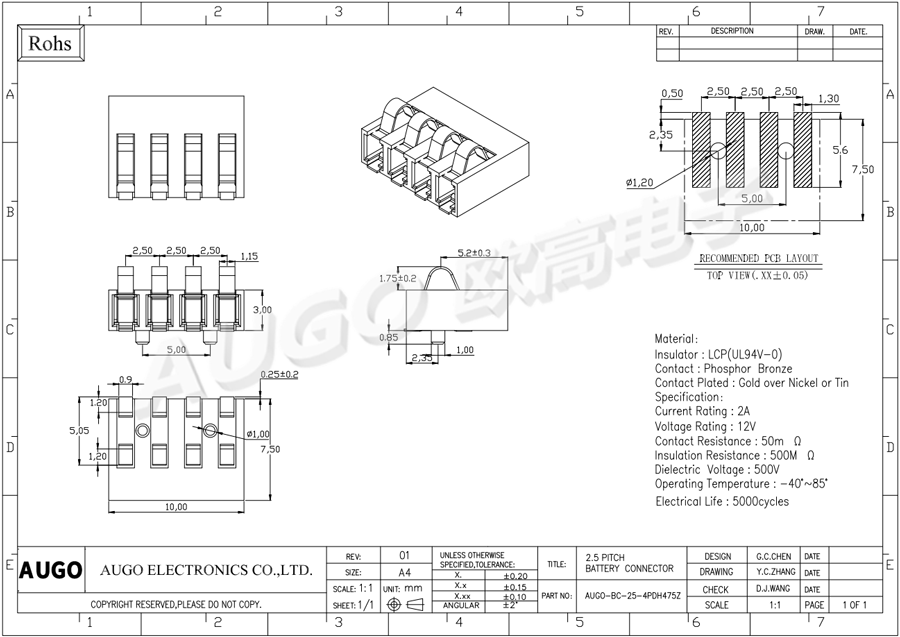

尺寸图纸

移动照明电池座尺寸图
