正压弹片电池座

卓越的品质、良好的服务、极具竞争力的价格。

AUGO

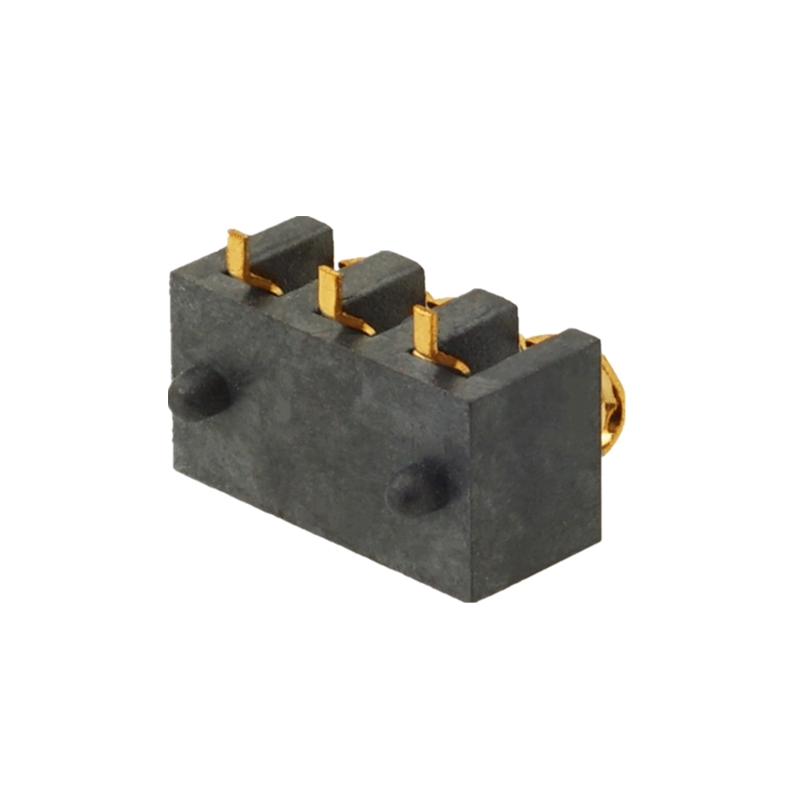

3pin2.5ph镀金弹片连接器,高度5.5mm

  • 规格:7.5*4.5*3.7
  • 型号:AUGO-BC-25-3PD550
  • 包装:800PCS/盘
  • 寿命:20000cycles
产品特点:
高强度铍铜弹片,2.5间距3PIN,触点镀金3U″,小体积电池座适用于小型移动设备电信号连接。
适用范围:
战术照明灯具、扫描仪、对讲机、手机等各类手持终端。

详细参数

技术参数:
额定负荷:2.0A 12V DC
接触电阻:100mΩ Max
绝缘阻抗:100MΩ Min AC500V(50~60Hz)1Minute
工作温度:-25℃~85℃
工作寿命:5000cycles
可 焊 性:245℃±5℃ 3S±1S
耐焊接热:260℃±5℃ 3S±1S

使用范围扫描仪、对讲机、手机等各类手持终端

注意事项:
手工焊接:使用30W烙铁,烙铁尖端温度不超过350℃,焊接时间3S。
波峰焊/回流焊:峰值温度不超过260℃,焊接时间不超过5S。(焊接温度曲线参考如下)

弹片电池座焊接温度曲线

尺寸图纸

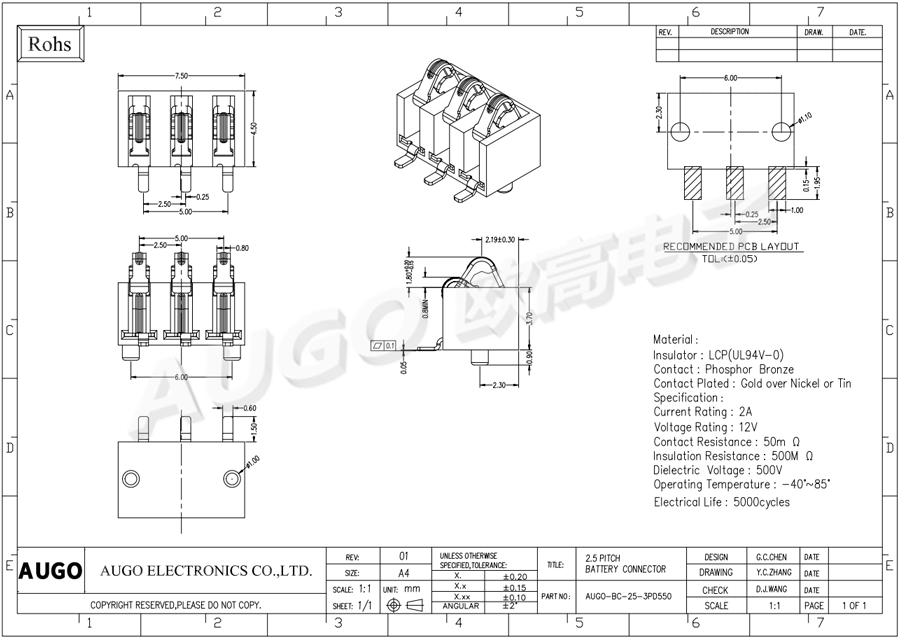

5.5H弹片电池座尺寸图
