正压弹片电池座

卓越的品质、良好的服务、极具竞争力的价格。

AUGO

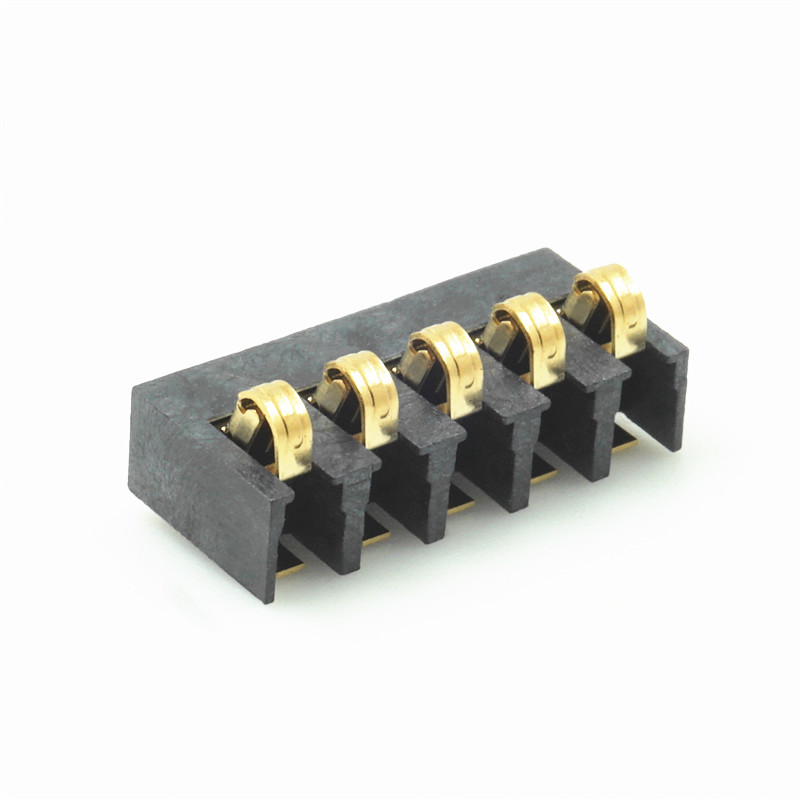

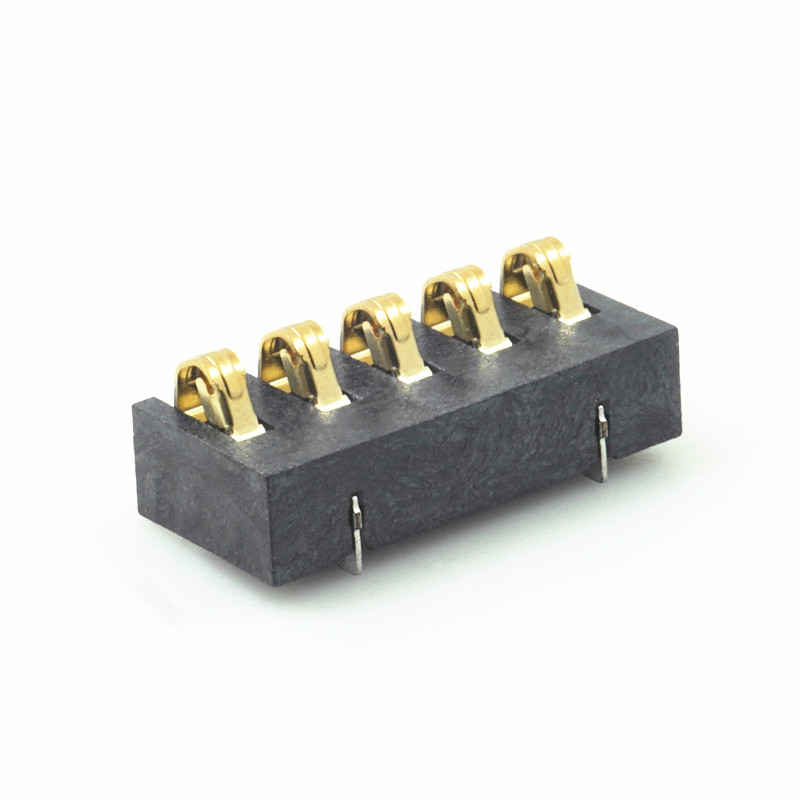

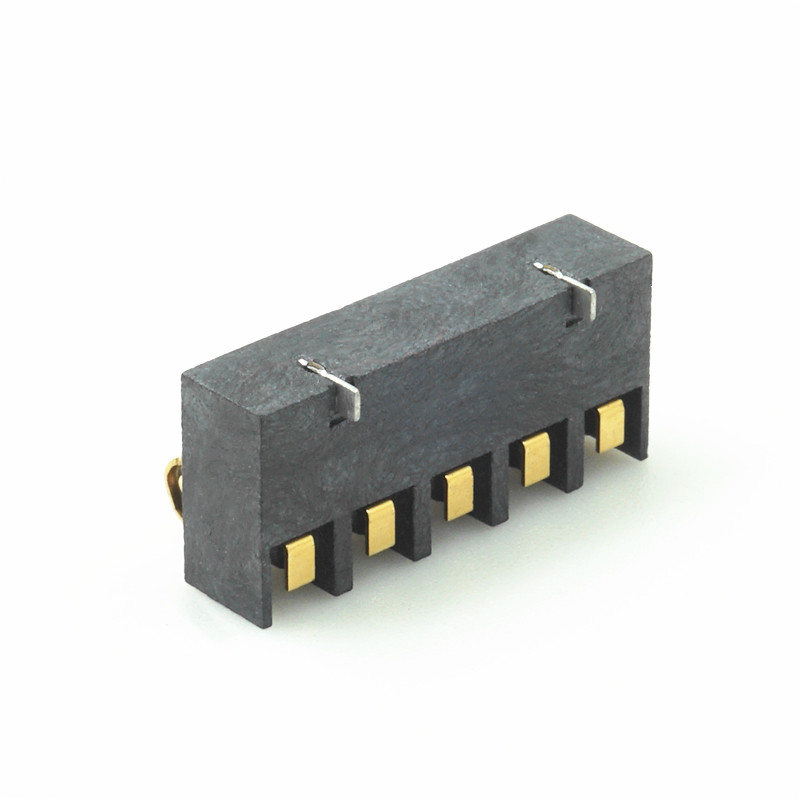

3.0mm间距电池座 5PIN位 SMD贴片正压式 焊脚DIP插板

  • 规格:L15.0*W6.8*H5.4
  • 型号:AUGO-BC-17-5PD540C
  • 包装:盘装
  • 寿命:5000cycles
3.0mm间距电池座,5PIN位,SMD贴片正压式,焊脚DIP插板

详细参数

技术参数:
额定负荷:3.0A 24V DC
接触电阻:30mΩ Max
绝缘阻抗:100MΩ Min AC500V(50~60Hz)1Minute
工作温度:-40℃~85℃
工作寿命:5000cycles
可 焊 性:245℃±5℃ 3S±1S
耐焊接热:260℃±5℃ 3S±1S

使用范围扫描仪、对讲机、手机等各类手持终端

注意事项:
手工焊接:使用30W烙铁,烙铁尖端温度不超过350℃,焊接时间3S。
波峰焊/回流焊:峰值温度不超过260℃,焊接时间不超过5S。(焊接温度曲线参考如下)

弹片电池座焊接温度曲线

尺寸图纸

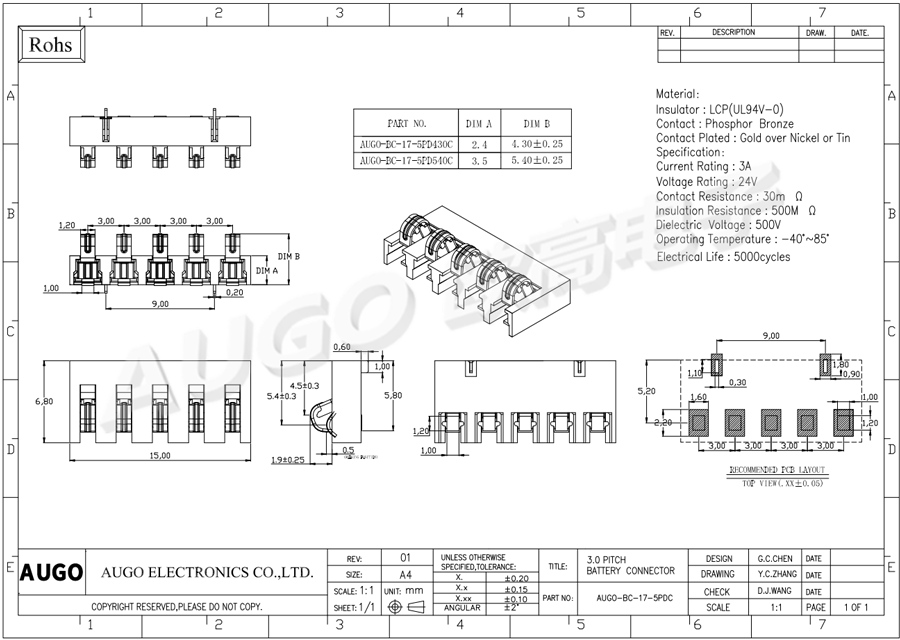

3.0间距5P电池座尺寸图
