AUGO

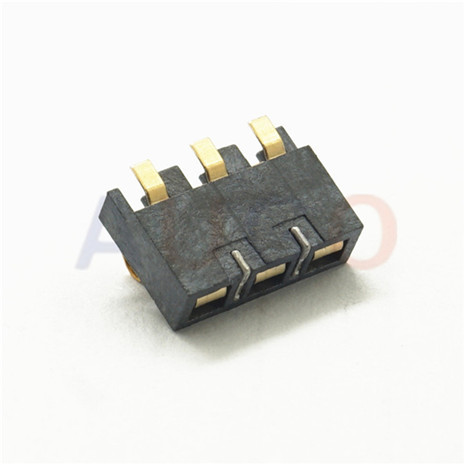

对讲机充电连接器 3.0间距 大电流3A

  • 规格:9.0*6.8*4.3/5.4
  • 型号:AUGO-BC-17-3PD
  • 包装:1000PCS/盘
  • 寿命:5000次
产品特点:
垂直正压式,3.0间距3PIN,弹片镀金,小体积大电流电池座适用于小型移动设备电信号连接。
适用范围:
战术照明灯具、扫描仪、对讲机、手机等各类手持终端。

详细参数

技术参数:
额定负荷:3.0A 24V DC
接触电阻:100mΩ Max
绝缘阻抗:100MΩ Min AC500V(50~60Hz)1Minute
工作温度:-25℃~85℃
工作寿命:5000cycles
可 焊 性:245℃±5℃ 3S±1S
耐焊接热:260℃±5℃ 3S±1S

使用范围扫描仪、对讲机、手机等各类手持终端

注意事项:
手工焊接:使用30W烙铁,烙铁尖端温度不超过350℃,焊接时间3S。
波峰焊/回流焊:峰值温度不超过260℃,焊接时间不超过5S。(焊接温度曲线参考如下)

弹片电池座焊接温度曲线

尺寸图纸

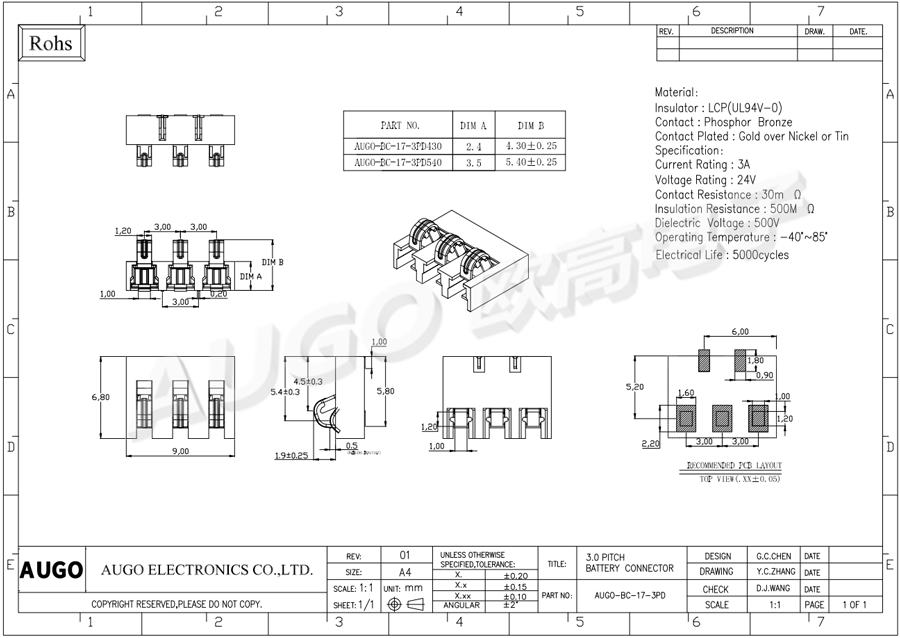

对讲机电池充电连接器尺寸图
