按钮开关的工作原理

  按钮开关可以完成启动、停止、正反转、变速以及互锁等基本控制。通常每一个按钮开关有两对触点。每对触点由一个常开触点和一个常闭触点组成。当按下按钮,两对触点同时动作,常闭触点断开,常开触点闭合。
  •  分类:按键开关资讯
  •  作者:欧高电子
  •  发布日期:2021-10-14 15:12:57
  按钮开关简称按钮,通常用来接通和断开控制电路,它是电力拖动中一种发出指令的低压电器,应用十分广泛的一种主令电器,在电气自动控制电路中,用于手动发出控制信号以控制接触器、继电器、电磁起动器等。其特点是安装在工作进行中的机器、仪表中,大部分时间是处于初始自由状态的位置上,只是在有要求时才在外力作用下转换到第二种状态(位置),当外力一旦除去,由于弹簧的作用,开关就又回到初始位置。
  按钮开关可以完成启动、停止、正反转、变速以及互锁等基本控制。通常每一个按钮开关有两对触点。每对触点由一个常开触点和一个常闭触点组成。当按下按钮,两对触点同时动作,常闭触点断开,常开触点闭合。
  为了标明各个按钮的作用,避免误操作,通常将按钮帽做成不同的颜色,以示区别。其颜色有红、绿、黑、黄、蓝、白等。如,红色表示停止按钮,绿色表示起动按钮等。按钮开关的主要参数、型式、安装孔尺寸、触头数量及触头的电流容量,在产品说明书中都有详细说明。
按钮开关

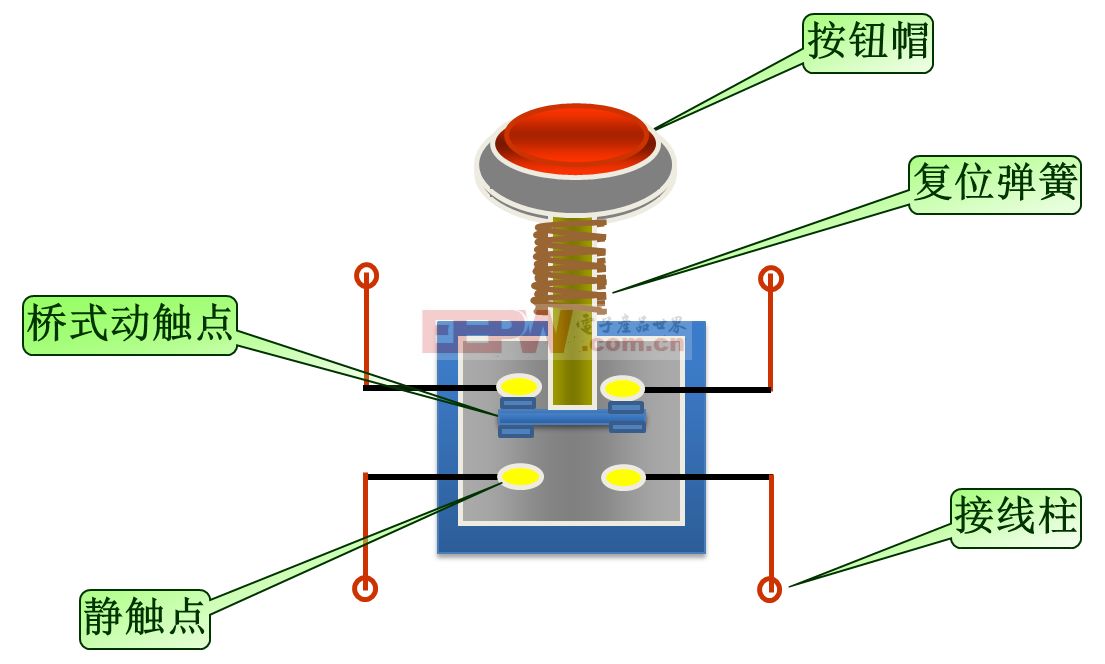

  按键开关的工作原理比较好理解,原理如下图所示。直白的说来就是这样的:里面有一个电磁铁的吸附装置,当你把按键按下去之后,里边的电磁铁就代电产生磁性,然后通过这个吸附装置把电路接通或者断开。从而实现了线路的远程控制等功能。
  按键不受外力作用(即静态)时触头的分合状态,分为启动按键(即常开按键)、停止按键(即常闭按键)和复合按键(即常开、常闭触头组合为一体的按键)。 对启动按键而言,按下按键帽时触头闭合,松开后触头自动断开复位;停止按键则相反,按下按键帽时触头分开,松开后触头自动闭合复位。复合按键是按下按键帽时,桥式动触头向下运动,使常闭触头先断开后,常开触头才闭合;当松开按键帽时,则常开常开触头先分断复位后,常开触头再闭合复位。

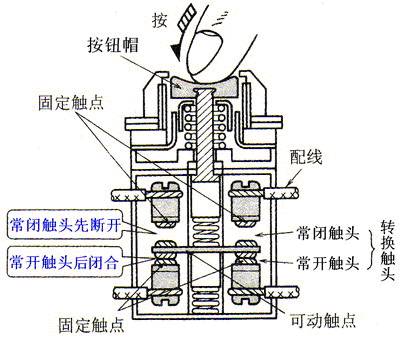

按钮开关结构

按钮开关的安装和使用
(1)将按钮安装在面板上时,应布置整齐,排列合理,可根据电动机启动的先后次序,从上到下或从左到右排列:
(2)按钮的安装固定应牢固,接线应可靠。应用红色按钮表示停止,绿色或黑色表示启动或通电,不要搞错。
(3)由于按钮触头间距离较小,如有油污等容易发生短路故障,因此应保持触头的清洁。
(4)安装按钮的按钮板和按钮盒必须是金属的,并设法使它们与机床总接地母线相连接,对于悬挂式按钮必须设有专用接地线,不得借用金属管作为地线。
(5)按钮用于高温场合时,易使塑料变形老化而导致松动,引起接线螺钉间相碰短路,可在接线螺钉处加套绝缘塑料管来防止短路。
(6)带指示灯的按钮因灯泡发热,长期使用易使塑料灯罩变形,应降低灯泡电压,延长使用寿命。
(7)“停止”按钮必须是红色;“急停”按钮必须是红色蘑菇头式;“启动”按钮必须有防护挡圈,防护挡圈应高于按钮头,以防意外触动使电气设备误动作。
