侧压弹片电池座

卓越的品质、良好的服务、极具竞争力的价格。

AUGO

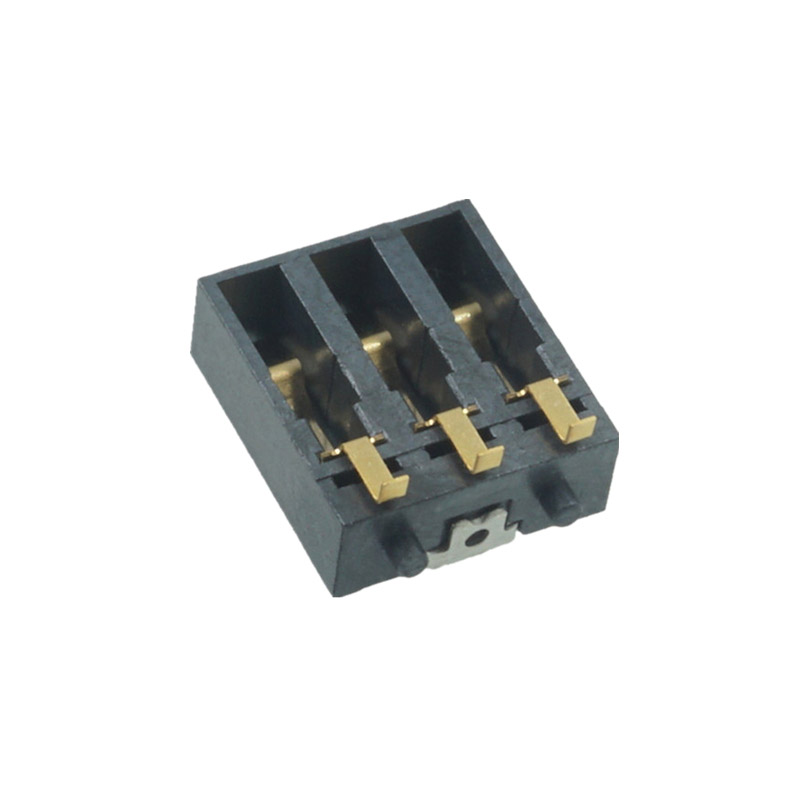

弹片电池座 3.0间距侧压式

  • 规格:L9.0*W3.5
  • 型号:BC-30-3PD
  • 包装:500PCS/盘
  • 寿命:5000cycles
注意事项:
手工焊接:使用30W烙铁,烙铁尖端温度不超过350℃,焊接时间3S。
波峰焊/回流焊:峰值温度不超过260℃,焊接时间不超过5S。
适用范围:
使用于扫描仪等各类手持终端设备

详细参数

技术参数:
额定负荷:2.0A 12V DC
接触电阻:100mΩ Max
绝缘阻抗:100MΩ Min AC500V(50~60Hz)1Minute
工作温度:-25℃~85℃
工作寿命:5000cycles
可 焊 性:245℃±5℃ 3S±1S
耐焊接热:260℃±5℃ 3S±1S

使用范围扫描仪、对讲机、手机等各类手持终端

注意事项:
手工焊接:使用30W烙铁,烙铁尖端温度不超过350℃,焊接时间3S。
波峰焊/回流焊:峰值温度不超过260℃,焊接时间不超过5S。(焊接温度曲线参考如下)

弹片电池座焊接温度曲线



尺寸图纸

3.0间距电池座尺寸图
