微动开关的尺寸,按型号分类有哪些?

  微动开关的种类繁多,内部结构有成百上千种,按体积分有普通型、小型、超小型;按防护性能分,有防水型、防尘型、防爆型;按分断形式分,有单联型、双联型、多连型。
  •  分类:开关常见问题
  •  作者:欧高电子
  •  发布日期:2020-12-24 15:59:54
微动开关,顾名思义,使用很微小的力度的开关。是外机械力通过传动元件作用于动作簧片上,使其末端的定触点与动触点快速接通或断开的开关。微动开关具有微小接点间隔和速动机构,用规定的行程和力进行开关动作的接点机构,被外壳覆盖,其外部有传动器,且外形较小 。微动开关由5个大类的构成要素组成。其触点间距较小,力矩较大。一般外部有驱动杆。

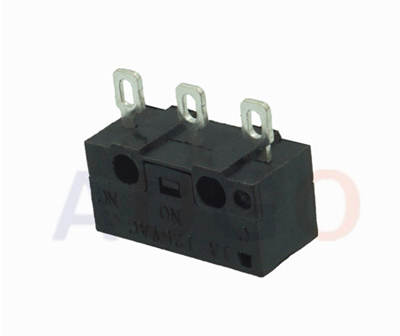

微动开关型号
微动开关的分类
微动开关的种类繁多,内部结构有成百上千种,按体积分有普通型、小型、超小型;按防护性能分,有防水型、防尘型、防爆型;按分断形式分,有单联型、双联型、多连型。
还有一种强断开微动开关(当开关的簧片不起作用的时候,外力也能使开关断开);按分断能力分,有普通型、直流型、微电流型、大电流型。
按使用环境分,有普通型、耐高温型(250℃)、超耐高温陶瓷型(400℃)
微动开关一般以无辅助按压附件为基本型式,并且派生出小行程式、大行程式。根据需要可加入不同辅助按压辅件,根据加入的不同的按压辅件开关可分为按钮式、簧片滚轮式、杠杆滚轮式、短动臂式、长动臂式等各种形式。
在尺寸上有小型,超小型,超级小型等。功能上则有防水型。最常见的应用就是鼠标按键了。
(1)小型微动开关:
一般尺寸为长27.8宽10.3高15.9,参数方面又高容量,低负载等不同变化。
(2)超小型微动开关
一般尺寸为长19.8宽6.4高10.2,功能上有高精度和高寿命的不同性能。
(3)超级小型微动开关
一般尺寸为长12.8宽5.8高6.5,这一型中又有特薄型的设计。


微动开关的工作原理
外机械力通过传动元件(按销、按钮、杠杆、滚轮等)将力作用于动作簧片上,当动作簧片位移到临界点时产生瞬时动作,使动作簧片末端的动触点与定触点快速接通或断开。
当传动元件上的作用力移去后,动作簧片产生反向动作力,当传动元件反向行程达到簧片的动作临界点后,瞬时完成反向动作。
微动开关的触点间距小、动作行程短、按动力小、通断迅速。其动触点的动作速度与传动元件动作速度无关。
